第13回　Azure仮想ネットワークの概要（3） (小澤昌樹) 2020年12月

本コラムは過去コラム「なるほど、Microsoft Azure」の2020年補足版です。
なるほど、Microsoft Azure - 第5回　　Azure 仮想ネットワークの概要とAzureとのVPN接続方法

1. はじめに
みなさん、こんにちは。株式会社シオラボの小澤です。前回は、Azure内に独自のネットワークを構築するサービスの「仮想ネットワーク」を作成してみました。この作成した仮想ネットワークを使って、オンプレミスに配置されているコンピュータとのVPN接続を構築すると、オンプレミスのコンピュータをAzureの仮想ネットワーク内に参加させることができます。このVPN接続を構築するためには、仮想ネットワークのほかに、「仮想ネットワークゲートウェイ」と「ローカルネットワークゲートウェイ」を作成する必要があります。今回は、「仮想ネットワークゲートウェイ」を作成するところまで進めましょう。

2. Azure仮想ネットワークの確認とサブネットの設定

①まず、前回作成した仮想ネットワークを確認しておきましょう。

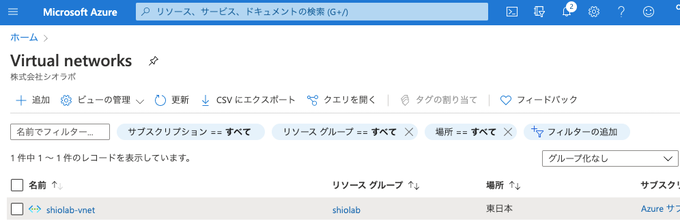

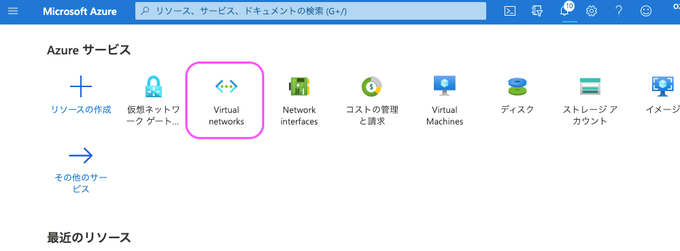

Azureの管理ポータル（https://portal.azure.com）にログインし、画面上部にある「Virtual networks」をクリックします。そうすると、現在作成されている仮想ネットワークが一覧表示されます。

fig01

fig02

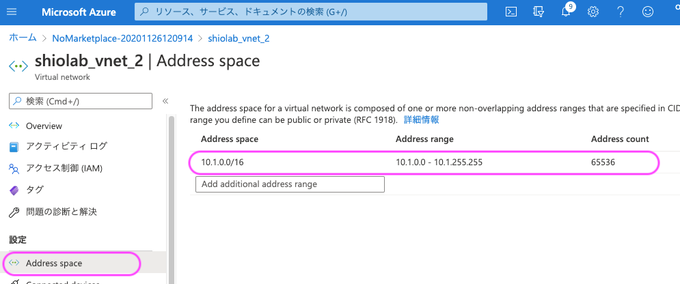

②仮想ネットワークのIPアドレスを確認します。
仮想ネットワークを選択し、左の設定欄の「Address space」をクリックします。そうすると、この仮想ネットワークで使用できるIPアドレス空間が表示されます。ここでは、「10.1.0.0/16」となっています。

fig03

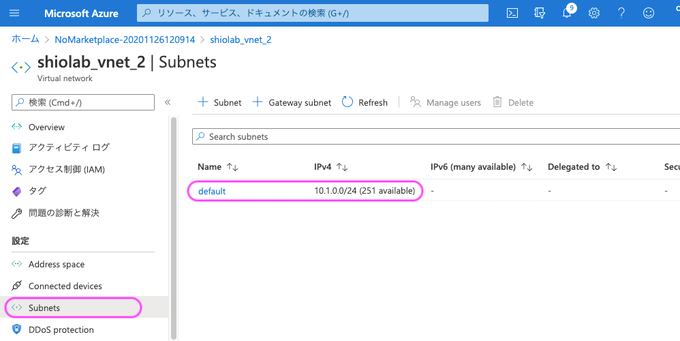

③仮想ネットワークのサブネットを確認します。
仮想ネットワークを選択し、左の設定欄の「Subnets」をクリックします。サブネットは既定（default）のサブネットが自動で追加されます。ここでは、「10.1.0.0/24」となっています。IPアドレス空間を変更する場合は、サブネットを追加します。

fig04

3. Azure仮想ネットワークゲートウェイの作成
続いて、仮想ネットワークゲートウェイを作成していきましょう。仮想ネットワークゲートウェイは、Azureの仮想ネットワークとローカルネットワーク（オンプレミス）のサーバーを安全に接続するためのサービスで、これを使うことでVPN 接続が構築できます。
仮想ネットワークゲートウェイでは、「ゲートウェイサブネット」と呼ばれる特定のサブネットを使用します。このゲートウェイサブネットは、仮想ネットワークで設定されているIPアドレス範囲に含まれなければなりません。つまり、仮想ネットワークゲートウェイのリソースやサービスが使用するIPアドレスも、仮想ネットワークで設定されているIPアドレス範囲に含まれているということになります。

①それでは、仮想ネットワークゲートウェイを作成しましょう。
Azureの管理ポータル（https://portal.azure.com）にログインし、画面上部にある「リソースの作成」から「仮想ネットワークゲートウェイ」を探し、作成画面を開きます。

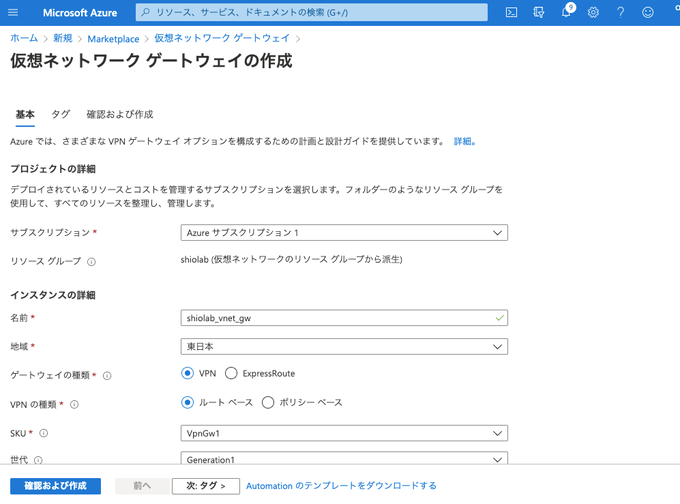

②仮想ネットワークゲートウェイの作成画面を開いたら、次のように項目を入力していきます。
(1)「名前」には、任意の文字列を入力します。
(2)「ゲートウェイの種類」は、「VPN」を選択します。
(3)「VPNの種類」は、「ルートベース」を選択します。なお、IKEv1を使用する場合には「ポリシーベース」を選択します。
(4)「SKU」は、「VpnGw1」を選択します。SKUはStock Keeping Unitの略で、VpnGw1の場合はトンネル数の最大が30、合計スループットベンチマークが650Mbpsとなります。
(5)「仮想ネットワーク」は、すでに作成されている仮想ネットワークを選択します。
(6)「ゲートウェイサブネットのアドレス範囲」は、ここでは「10.1.1.0/24」を指定することにします。
(7)「パブリックIPアドレス」は、「新規作成」を選択します。
(8)「パブリックIPアドレス名」は、任意の文字列を入力します。
(9)「アクティブ/アクティブモードの有効化」「BGPの構成」は、いずれも「無効」を選択します。
上記を入力したら、「次」をクリックします。

fig05
