第112回　動画配信サービスを支えるトランスコーディング専用ハードウェア（パート2） (中井悦司) 2021年9月

はじめに

　前回に続いて、2021年に公開された論文「Warehouse-Scale Video Acceleration: Co-design and Deployment in the Wild」を元にして、Googleのデータセンターに導入されている、動画のトランスコーディング処理に特化した独自設計のハードウェアを紹介します。今回は、VCU（Video Coding Unit）と呼ばれるアクセラレーターとそれを利用するためのクラスターシステムの構成を紹介します。

VCUのアーキテクチャー

　前回説明したように、トランスコーディングの処理においては、1つの動画ファイルに対してデコードとエンコードの処理を行い、複数のフォーマットの動画ファイルを生成します。VCUは、デコード、および、エンコードに必要な計算処理を専用のハードウェア（ASIC：カスタム集積回路）で実装した上で、上位のソフトウェア、および、ファームウェアと連携して、トランスコーディング全体の処理を行います。図1は、実際のVCUの写真です。

fig01

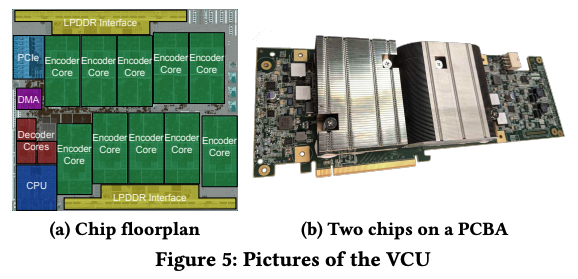

図1 VCUの実物写真（論文より抜粋）

　図1(b)にあるように、汎用的なPCI Expressカードの上に2個のVCUが搭載されており、図1(a)のように、1つのVCUには、複数のデコーダーコア、および、エンコーダーコアが搭載されています。次の図2は、VCUの内部構造を示したブロック図になります。

fig02

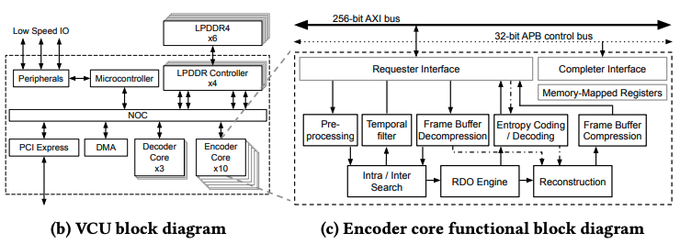

図2 VCUのブロック図（論文より抜粋）

　図2(b)にあるように、1つのVCUには、3つのデコーダーコアと10個のエンコーダーコアが搭載されており、複数のデコード処理とエンコード処理を並列に実行することができます。エンコードの際は、動画データの解析処理などにおいてメモリー上の動画データに高速にアクセスする必要がありますので、VCUと直結したメモリーバスを介して、専用のDDRメモリーを読み書きします。また、図2(c)は、エンコーダーコアの内部に実装された機能を示すものですが、H.264、および、VP9のアルゴリズムを用いたエンコード処理に必要な機能がまとめて搭載されています。

クラスターシステムの構成

　それでは、このVCUを搭載したサーバーはどのように配置されているのでしょうか？　図3がその概要になります。

fig03

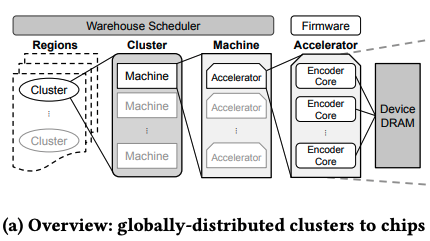

図3 VCUを搭載したサーバークラスター（論文より抜粋）

　VCUを利用するサーバー（図3の「Machine」）は、2つのアクセラレータートレイに接続されており、それぞれのアクセラレータートレイには、図1(b)のPCIカードが5枚搭載されています。1枚のPCIカードには2つのVCUが搭載されていますので、1台のサーバーに対して、20個のVCUが接続されることになります。そして、1つのクラスターには、VCUを接続したサーバーと、接続しないサーバーが混在しています。トランスコーディングに必要な処理は、上位のソフトウェアによって複数のタスクに分割された上で、複数のサーバーによる分散処理が行われます。タスクの中には、VUCを必要とするものと、必要としないものがありますので、タスクの種類によって、割り当てられるサーバーが変化します。ハードウェア障害などでタスクの実行に失敗した場合、該当のタスクは、再度、他のサーバーに割り当てられます。
　また、VCUを必要とするタスクを割り当てられたサーバーは、VCUのファームウェアが提供するAPIを通じて、VCUに処理を依頼します。このAPIは、VCUに搭載されたメモリーに対するデータの読み書き、および、VCU上のコア（エンコーダーコア、および、デコーダーコア）に対する処理の依頼というシンプルな構成になっており、実際に処理を行うコアの割り当ては、ファームウェアによって決定されます。ファームウェア上のスケジューラーは、VCUに搭載された複数のコアをできるだけ効率的に使用するように、処理を割り当てていきます。

VCUの障害検知

　前述のように、1台のサーバーに対して20個のVCUが接続されているため、1つのVCUが故障するごとにサーバーを停止して、VCUの交換作業を行うのは効率的ではありません。サーバーに接続された個々のVCUは、それぞれが独立に使用を停止できるようになっており、一定数以上のエラーが発生すると、モニタリングシステムの指示により、該当のVCUの使用が自動的に停止されます。その後、定期メンテナンスのタイミングで、停止したVCUの交換作業を行います。ただし、VCUに問題が発生した後、モニタリングシステムによるVCUの停止が発生するまでには、多少の時間がかかります。そこで、ファームウェアの機能により、先行してタスクの受付を停止する、次のような仕組みも用意されています。
　まず、1つのVCUには複数のコアが搭載されており、複数のタスクが並列に処理されています。特定のコアでエラーが発生すると、VCUのファームウェアは、安全のためにすべてのコアで実行中のタスクを停止して、アプリケーションに対してエラーを返します。（前述のように、処理に失敗したタスクは他のサーバーで再実行されるので、トランスコーディングの処理自体が停止するわけではありません。）さらにその後、VCUのハードウェアリセットを行い、機能チェック用の複数のタスクを実行します。すべての機能チェックに成功した場合、先に発生したエラーは一時的なものと判断して、VCUのファームウェアは、タスクの受付を再開します。機能チェックに失敗した場合は、その時点で、新規のタスクの受付が停止されます。

次回予告

　今回は、2021年に公開された論文「Warehouse-Scale Video Acceleration: Co-design and Deployment in the Wild」を元にして、動画配信サービスで必要となるトランスコーディングの処理を行う専用のハードウェア、VCUのアーキテクチャーを紹介しました。次回は、VCUの性能を示すベンチマークの結果を紹介したいと思います。
