2週間ほど前になりますが、Fedoraの新バージョン「Fedora18」がリリースされました。ご存知のとおり、Fedoraは、Red Hatが後援するコミュニティによって開発・提供されるLinuxディストリビューションです。Red Hatでは、将来のRed Hat Enterprise Linuxで採用予定の新機能をFedoraに搭載して提供しています。先進的な機能を多数のユーザに無償で使ってもらうことで、機能改善をはかりながら、その有用性を確かめているというわけです。
Fedoraプロジェクトのホームページを見ると、ホビーユースのような印象を受けますが、実際には、デスクトップ、ワークステーション、サーバなど、幅広い用途に対応しています（*1）。Fedora18では、Ecualyptus、OpenStack、Heat、Aeolus Conductorなど、クラウドに関連するソフトウェア群の最新バージョンが提供されており、クラウド基盤の研究/勉強にも活用できます。私も早速、Fedora18でOpenStack Folsomを試してみました（*2）。
ただし、最新の機能と併せて、時には「最新のバグ」も含まれていますので、使いこなすにはそれなりの努力も必要です。発見したバグは、Bugzillaでぜひ報告してください。
それでは、前回に続いて、OpenStack Quantumの解説を続けましょう。今回は、物理サーバと物理ネットワークの構成を説明します。
前回説明したように、Quantumを利用すると、「仮想ルータ」や「プライベートネットワーク（仮想L2スイッチ）」など、仮想ネットワークを構成する「パーツ」が定義されます。そして、実際にクラウド基盤を構築する際には、これらのパーツを実現する方法を選択することができます。
具体的には、次の機能を提供する「エージェント」をプラグイン方式で入れ替えることで、これを実現しています。
現在の最新バージョンであるFolsomでは、L3エージェントとDHCPエージェントは、それぞれ1種類のみが同梱されており、特に選択の余地はありません。（Folsomに同梱のもの以外に、サードパーティが提供するエージェントもありますが、あまり詳細な情報は公開されていないようです。）
一方、L2エージェントについては、複数のエージェントが同梱されています。比較的シンプルで、特別なネットワーク機器を必要としないものに、「Linux Bridgeプラグイン」と「Open vSwitchプラグイン」があります。ここでは、この2種類を前提として説明を進めます。

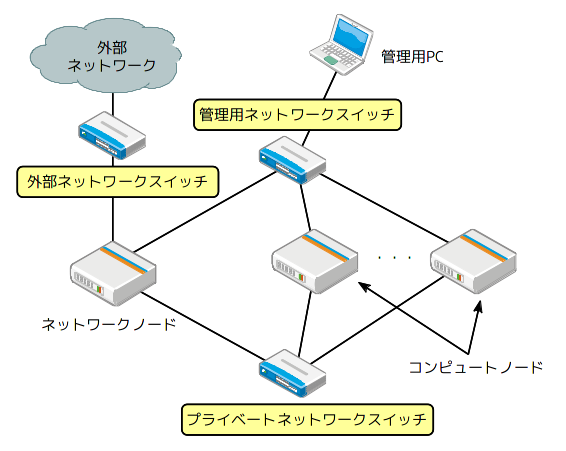

前述のプラグインを使用する場合、物理サーバの配置は図1のようになります。「コンピュートノード」の上で、仮想マシンインスタンスが起動します。
図1 Quantum利用時の典型的な物理サーバ配置
ネットワークスイッチが複数ありますが、それぞれに役割が決まっています。OpenStackの管理コンポーネントは、「管理用ネットワークスイッチ」を経由して通信を行います。システム管理作業もこのネットワークを経由して行います。
「プライベートネットワークスイッチ」は、前回の図1における「プライベートネットワーク」の役割りを果たします。物理的には1個のネットワークスイッチですが、VLANやGREトンネルなどの技術を用いて、論理的に複数のネットワークスイッチとして機能します。
そして、同じく前回の図1にある「仮想ルータ」の役割りを提供するのが、「ネットワークノード」です。Linux標準のiptablesによるNAT機能を用いて、アドレス変換やパケット転送の処理を行います。自宅ネットワークで、LinuxをインストールしたPCをルータ代わりに使用する話を聞いたことがあると思いますが、本質的にはあれと同じです。
最後に「Linux Bridgeプラグイン」と「Open vSwitchプラグイン」の違いに触れておきましょう。先に「VLANやGREトンネルなどの技術を用いて」と説明しましたが、Linux Bridgeプラグインでは、Linux標準のネットワーク機能を駆使して、仮想マシンを所定のVLANに接続します。一方、Open vSwitchプラグインでは、より高度な仮想スイッチ機能を提供するオープンソースである「Open vSwitch」を利用して、VLANやGREトンネルに対する接続を行います。
Quantumの話題は、今回で一区切りとなります。前述のプラグインがVLANを構成する仕組みについて、もっと詳しく知りたいという方は、（*3）の資料を参考にしてください。この資料を読み解くには、Linuxのかなり詳細な知識が必要となりますが、前回触れた、「基礎技術の組み合わせで高度な仕組みが実現される」という雰囲気は伝わってくると思います。
次回は、OpenStackネタの番外編ということで、「Baremetal Deployment」を紹介したいと思います。仮想マシンではなく、物理サーバのインストールをOpenStackから実施するという試みで、将来、OpenStackの正式な機能となる可能性もあるものです。
*1）形式別Fedoraダウンロード
サーバ用途でFedora18を使用する際は、ここから「Fedora18 DVD」をダウンロードします。
*2）OpenStack Folsom - QuickStart with Fedora18
Fedora18に同梱のOpenStack Folsomを導入した際の手順メモです。さっそく、バグを見つけてBugzillaに報告しました。
*3）How Quantum configures Virtual Networks Under the Hood?
Linux Bridgeプラグイン、Open vSwitchプラグインのそれぞれについて、VLANを構成する仕組みを図解してあります。
